TRML-4D характеристики: високотехнологічний радар для ППО

TRML-4D від Hensoldt представляє собою сучасний мобільний багатофункціональний радар середньої дальності з активною електронно-сканованою антеною (AESA) на основі технології GaN. Ця система забезпечує одночасне виявлення, супроводження та класифікацію до 1500 повітряних цілей на відстані до 250 км, демонструючи високу ефективність у складних умовах бойових дій. Її інтеграція з системами ППО, такими як IRIS-T SLM, значно підвищує можливості протиповітряної оборони, дозволяючи швидко реагувати на різноманітні загрози — від крилатих ракет і дронів до пілотованих літаків.

Основні переваги TRML-4D полягають у поєднанні цифрового формування променів, імпульсно-доплерівської обробки сигналів та високої мобільності. Радар працює в C-діапазоні (G-діапазон за класифікацією НАТО), забезпечує інструментальну дальність 250 км та висоту виявлення до 30 км, з мінімальною ефективною площею розсіювання (ЕПР) цілі від 0,01 м². Це дозволяє ефективно виявляти малопомітні та низьколетючі об’єкти, включаючи вертольоти в режимі зависання. Система підтримує швидке розгортання за 10–15 хвилин, дистанційне керування та транспортування в стандартному 20-футовому ISO-контейнері.

У реальних умовах експлуатації, зокрема в Україні, TRML-4D довела свою надійність як ключовий елемент інтегрованої протиповітряної оборони. Вона сприяє підвищенню точності перехоплення цілей, зменшенню часу реакції та покращенню загальної ситуаційної обізнаності. Технологічні рішення, закладені в конструкцію, забезпечують стійкість до електронних перешкод і високу точність трасування, що критично важливо для сучасних конфліктів.

Історія розвитку сімейства TRML

Сімейство радарів TRML (Telefunken Radar Mobil Luftraumüberwachung) почалося з розробок компанії Telefunken, яка згодом увійшла до складу Hensoldt. Ранні версії, такі як TRML-2D з параболічною антеною та TRML-3D з пасивною фазованою решіткою, забезпечували базовий моніторинг повітряного простору на середніх відстанях. TRML-4D, представлений у 2018 році, став якісним стрибком завдяки повному переходу на активну електронно-скановану антену (AESA) з твердотільними елементами на нітриді галію (GaN).

Ця еволюція дозволила відмовитися від механічно висувних щогл у користь постійно обертової бази з електронним скануванням. Результат — вища надійність, швидкість обробки даних і стійкість до пошкоджень. На відміну від попередників, TRML-4D не має інтегрованого операторського модуля, що спрощує логістику та підвищує мобільність. Система поєднує цифрове формування променів з імпульсно-доплерівською технологією, що особливо ефективно для виявлення складних цілей у умовах сильних перешкод.

Розвиток відбувався з урахуванням вимог сучасних конфліктів, де акцент робиться на боротьбу з низьколетючими крилатими ракетами, дронами та маневреними об’єктами. Hensoldt постійно вдосконалює програмне забезпечення, роблячи радар гнучким для інтеграції з різними системами управління боєм.

Технічні характеристики TRML-4D

TRML-4D працює в C-діапазоні частот, що забезпечує оптимальний баланс між дальністю та роздільною здатністю. Інструментальна дальність становить 250 км, інструментальна висота — 30 км (за деякими даними — до 40 км залежно від умов). Мінімальна дальність виявлення — менше 200 м, що дозволяє працювати в безпосередній близькості до позицій.

Ключові параметри:

• Одночасне супроводження: до 1500 цілей.
• Дальність трасування винищувачів: понад 120 км.
• Дальність трасування надзвукових ракет: понад 60 км.
• Точність трасування: азимут < 0,2°, висота < 0,3°, дальність < 15 м.
• Кутовий огляд: 360° з можливістю електронного нахилу.
• ЕПР цілі: від 0,01 м².

Антена AESA з GaN-модулями забезпечує створення кількох цифрових променів одночасно, що значно прискорює оновлення даних і зменшує час реакції. Радар підтримує режими IFF (Mode 5 і Mode S) для ідентифікації своїх і чужих. Вбудований генератор живлення та низьке енергоспоживання роблять його автономним у польових умовах.

Ці характеристики дозволяють TRML-4D ефективно працювати в умовах високої щільності цілей і електронної боротьби, забезпечуючи точне наведення для засобів ураження.

Принцип роботи та технологічні особливості

Основу функціонування становить технологія AESA з цифровим формуванням променів. На відміну від традиційних радарів з механічним скануванням, TRML-4D електронно спрямовує промені в потрібному напрямку за частки секунди. Це дає можливість одночасно вести огляд 360° і точне трасування.

Імпульсно-доплерівська обробка ефективно виділяє рухомі цілі на фоні перешкод, таких як рельєф місцевості чи метеоутворення. Система здатна відстежувати цілі через “конус мовчання” над антеною, а також вести супроводження під час прольоту над позицією. Режими cued search і cued tracking дозволяють інтегрувати дані з іншими сенсорами для швидкого реагування.

GaN-технологія забезпечує високу потужність при компактних розмірах і стійкість до перегріву. Градаційна деградація (graceful degradation) означає, що вихід з ладу окремих модулів не призводить до повної втрати працездатності. Вбудована система діагностики BITE спрощує обслуговування, знижуючи витрати на життєвий цикл.

Застосування в системах ППО та бойовий досвід

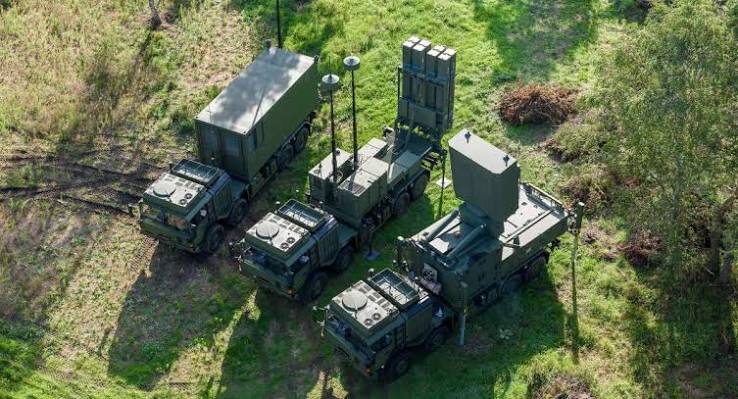

TRML-4D є ключовим компонентом системи IRIS-T SLM від Diehl Defence. Він забезпечує виявлення, класифікацію та наведення ракет на цілі. В Україні радар інтегровано в комплекси ППО, де він успішно протидіє російським крилатим ракетам, дронам і авіації. За даними на 2026 рік, поставлено значну кількість одиниць, включаючи додаткові партії в рамках пакетів допомоги.

Система демонструє високу ефективність у реальних бойових умовах: швидке захоплення цілей, точне трасування та підтримка високого темпу вогню. Вона також придатна для C-RAM (протиартилерійської боротьби) та C-UAS (протидії дронам). У рамках European Sky Shield Initiative (ESSI) TRML-4D постачається кільком європейським країнам для посилення колективної оборони.

Переваги та обмеження

Серед головних переваг — висока мобільність, швидке розгортання, стійкість до перешкод і масштабність. Радар легко інтегрується в мережево-центричні системи управління, підвищуючи загальну ефективність ППО. Низькі експлуатаційні витрати завдяки твердотільній технології роблять його привабливим для тривалого використання.

Обмеження включають залежність від умов поширення радіохвиль (погода, рельєф) та необхідність захисту від фізичного ураження. Однак, завдяки компактності та дистанційному керуванню, ризики для персоналу мінімальні.

Майбутні перспективи розвитку

Hensoldt продовжує модернізацію TRML-4D, включаючи покращення виявлення артилерійських позицій і інтеграцію з новими системами. У 2025–2026 роках очікуються додаткові поставки для України та європейських партнерів. Радар стане елементом перспективних систем, таких як Freya, посилюючи протиракетну оборону.

Ця технологія відображає тенденції розвитку військової електроніки: перехід до гнучких, програмно-визначених систем, здатних адаптуватися до нових загроз. Для країн, що стикаються з інтенсивними повітряними атаками, TRML-4D пропонує надійний інструмент для захисту неба.
